REFRIGERATED AIR DRYER 냉동식에어드라이어
PD-Series (Air cooled) PDC-Series (for High temp)

PD Series

공냉식 냉동 에어드라이어

고온다습한 압축공기를 냉매 열교환기를 통해 냉각시키면서 압축공기 중 수분을 제거하는 시스템이며 온도변화가 심한 조건에서도 문제없이 작동할 수 있도록 설계되어 보다 일정한 노점을 제공합니다.

This system removes moisture from the compressed air by cooling the compressed air with high temperature or high inlet moisture through the refrigerant heat exchanger. It is designed to operate without any problems under severe temperature changes, providing a more constant dew point.


설계특징

안전율 강화

Strengthening safety rates

콤팩트한 외부 구조

Compact external structure

특수설계 응축수 세파레타

Special design condensate separator

신뢰성이 확보된 부품 적용

Apply reliable parts

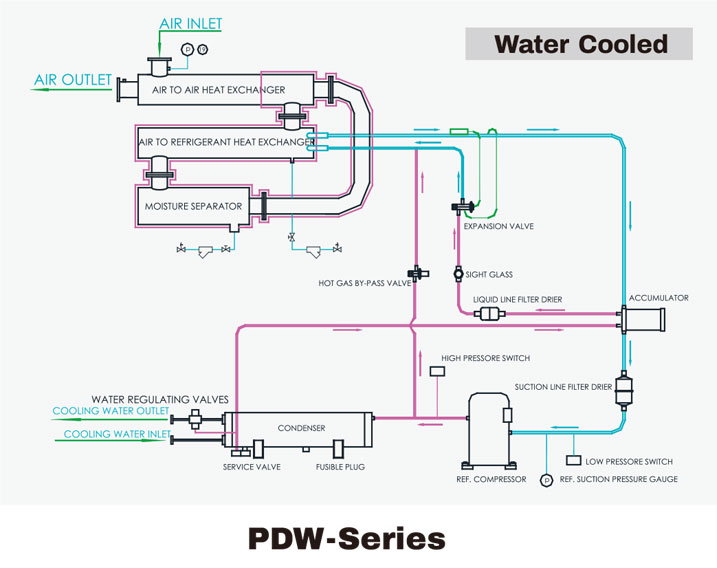

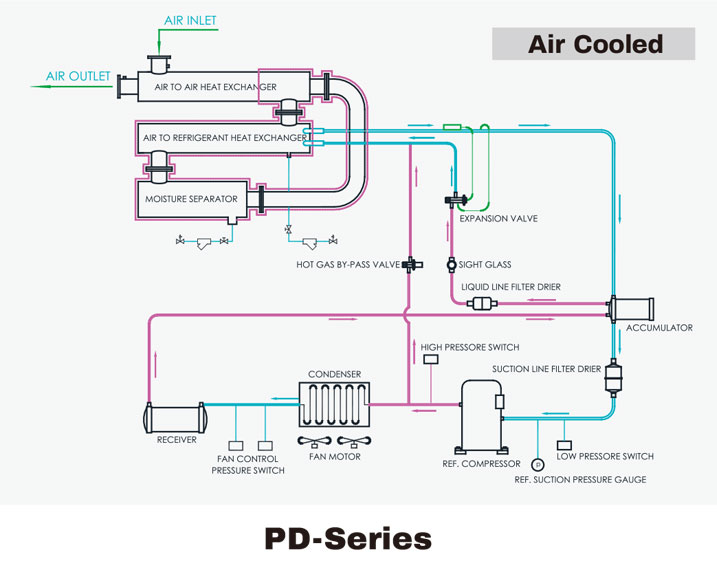

기본적인 흐름도

사용 조건별 적용 환산표

INLET
PRESSURE		 PSIG 60 70 80 100 110 120 125 130
Kg/cm² 4.2 4.9 5.6 7.0 7.7 8.4 8.8 9.1
FACTOR 0.75 0.83 0.88 1.0 1.02 1.04 1.06 1.08

가로 화면을 왼쪽으로 밀어서 전체 내용 보실 수 있습니다.

INLET
TEMPERATURE		 ℉ 70 80 90 100 110 120
℃ 21.0 26.7 32.0 38.0 43.0 50.0
FACTOR 1.7 1.45 1.22 1.00 0.83 0.67

가로 화면을 왼쪽으로 밀어서 전체 내용 보실 수 있습니다.

AMBIENT
TEMPERATURE		 ℉ 70 80 90 100 110 120
℃ 21.0 26.7 32.0 38.0 43.0 50.0
FACTOR 1.18 1.15 1.05 1.00 0.94 0.85

* 주의사항 : 냉동식 에어드라이어는 압력과 온도에 따라 건조효율의 차이가 많이 발생되니 상기 데이터를 참조하여 적용하시기 바랍니다.
Caution : There are many differences in drying efficiency depending on pressure and temperature, so refer to the data above.




TECHNICAL SPECIFICATIONS

Flow Condition : Inlet | Ambient Temp. : 38 / 38℃
Inlet Pressure : 7.0 bar

가로 화면을 왼쪽으로 밀어서 전체 내용 보실 수 있습니다.

Model Flow Capacity Dewpoint Power Supply Connection Dimension Weight
(  Nm³/min  ) (  at press  ) L × W × H (  mm  ) (  Kgs  )
PD - 5 0.7 3-9℃ 220 - 1 - 50/60 15A(S) 350 × 600 × 515 30
PD - 8 1.0 20A(S) 35
PD - 10 1.4 20A(S) 40
PD - 15 2.0 20A(S) 380 × 750 × 630 60
PD - 20 2.7 250A(S) 80
PD - 30 4.2 4 - 10℃ 250A(S) 380 × 750 × 640 100
PD - 50 7.5 40A(S) 450 × 1,150 × 880 140
PD - 75 12.0 50A(S) 170
PD - 100 15.0 50A(S) 450 × 1,400 × 1,070 190
PD - 150 21.0 220 - 3 - 50/60
380 - 3 - 50/60
480 - 3 - 50/60		 65A(F) 700 × 1,200 × 1,320 340
PD - 200 30.0 80A(F) 700 × 1,500 × 1,340 370
PD - 250 38.0 100A(F) 700 × 1,650 × 1,360 450
PD - 300 48.0 100A(F) 700 × 1,800 × 1,360 550
PD - 400 58.0 100A(F) 700 × 1,500 × 1,340 670
PD - 500 75.0 150A(F) 1,300 × 2,300 × 1,500 800
PD - 600 90.0 150A(F) 1,500 × 2,500 × 1,600 980
PD - 700 105.0 150A(F) 1,600 × 2,900 × 1,700 1,300
PD - 800 120.0 200A(F) 1,700 × 2,900 × 1,900 1,700
PD - 900 135.0 200A(F) 1,800 × 3,000 × 2,000 2,000
PD - 1000 150.0 250A(F) 1,900 × 3,000 × 2,200 2,400
PD - 1200 180.0 250A(F) 2,000 × 3,200 × 2,300 2,800

* 주의사항 : 상기 사양은 예고없이 변경될 수 있으니 사전에 문의하시기 바랍니다. Caution : Please contact us in advance as the above specifications may be changed without notice.
