REFRIGERATED AIR DRYER 냉동식에어드라이어

PD-Series (Air cooled) PDC-Series (for High temp)

PDC Series

공냉식 쿨러 일체형 에어드라이어

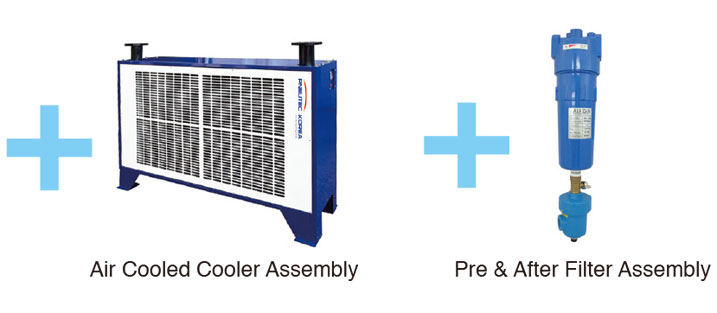

냉동식 에어드라이어 캐비넷 안에 공냉식 쿨러와 필터를 조합하여 입구 온도가 높은 환경에서도 우수한 품질의 압축 공기를 공급할 수 있으며 설치 공간이 작은 사업장에 권장합니다.

The air-cooled cooler and filter can be combined in the refrigerated dryer cabinet to supply high-quality compressed air even in an environment with high inlet temperature, and it is recommended for businesses with small site.

설계특징

쿨러와 필터를 내부에 설치한 콤팩트 구조

Compact internal structure

설치 사이즈 기존 1/2정도로 공간 해결

Installation space less than 50% compared to the existing method

응축수 작동 상태 확인창 설치

Condensate discharge status can be checked

입구공기 온도 60도까지 사용 가능

Drying to 60℃ inlet air temperature without problem

대용량의 경우 쿨러와 에어드라이어만 일체형 구성

For large capacity, only cooler and air dryer are integrated

TECHNICAL SPECIFICATIONS

Flow Condition : Inlet | Ambient Temp. : 55 / 38℃
Inlet Pressure : 7.0 bar

가로 화면을 왼쪽으로 밀어서 전체 내용 보실 수 있습니다.


Model	Flow Capacity	Dewpoint	Power Supply	Connection	Dimension	Weight
Model	( Nm³/min )	( at press )	Power Supply	Connection	L × W × H ( mm )	( Kgs )
PDC - 5	0.7	3-9℃	220-1-50/60	15A(S)	420 × 720 × 645	47
PDC - 8	1.0			20A(S)		50
PDC - 10	1.5			20A(S)		60
PDC - 15	2.0			20A(S)	550 × 850 × 780	75
PDC - 20	2.7			25A(S)	90
PDC - 30	4.2	4 - 10℃		25A(S)	550 × 850 × 820	110
PDC - 50	7.5			40A(S)	700 × 1,150 × 1,100	160
PDC - 75	12.0			50A(S)	770 × 1,200 × 1,260	190
PDC - 100	15.0			50A(S)	770 × 1,400 × 1,280	210
PDC - 150	21.0		220-3-50/60 380-3-50/60 480-3-50/60	65A(F)	850 × 1,200 × 1,500	380
PDC - 200	30.0			80A(F)	900 × 1,500 × 1,600	430
PDC - 250	38.0			100A(F)	950 × 1,650 × 1,600	520
PDC - 300	48.0			100A(F)	950 × 1,800 × 1,600	650

* 주의사항 : 상기 사양은 예고없이 변경될 수 있으니 사전에 문의하시기 바랍니다. Caution : Please contact us in advance as the above specifications may be changed without notice.
