DESICCANT AIR DRYER 흡착식에어드라이어

PSD-Series PMD-Series PHD-Series PHMD-Series PHDH-Series PHB-Series PHNP-Series PHBN-Series PHCN-Series

PMD-Series

Heatless 3-Tower Type

비가열 흡착식 3-타워 에어드라이어

급유식 공기압축기 토출공기 중 특히 유분이 다량 함유되어 있어 압축공기 품질을 보증 할 수 없는 경우에 설치하여 유분을 효과적으로 제거한 후 요구하는 노점을 제공하는 건조기입니다.

It is installed when the quality of compressed air cannot be guaranteed because the discharge air of the refueling type air compressor contains a large amount of oil. Air dryer that effectively removes the vapor oil and provides the required dew point.

설계특징

유분 제거에 신뢰를 확보한 흡착제 적용

Apply a reliable adsorbent to remove oil

간단한 구조와 손쉬운 운전 방식

Simple structure and easy operation style

유분 함유량에 따라 최적의 3타워 위치 선정

Selection of optimal location of 3-towers according to oil content

DESIGN CONDITION

Design Pressure : 9.7 bar (Standard)

Max. Air Inlet Temperature : 40℃

Operating Cycle : 10 min

Dewpoint : -40℃ (std.)

TECHNICAL SPECIFICATIONS

가로 화면을 왼쪽으로 밀어서 전체 내용 보실 수 있습니다.


Model	Flow Capacity	Connection	Desiccant Weight( Kgs )		Dimension	Weight
Model	( Nm³/hr )	Connection	Alumina	SOMA / MS / AC	L×W×H ( mm )	( Kgs )
PMD - 90	90	20A(S)	20	10	1,050 × 550 × 1,500	250
PMD - 120	120	20A(S)	34	16	1,100 × 650 × 1,500	280
PMD - 180	180	25A(S)	54	25	1,150 × 700 × 1,500	350
PMD - 260	260	25A(S)	84	40	1,200 × 850 × 1,550	430
PMD - 340	340	40A(S)	108	50	1,400 × 850 × 1,600	460
PMD - 500	500	40A(S)	148	70	1,500 × 900 × 2,100	600
PMD - 660	660	50A(S)	208	100	2,000 × 1,000 × 2,200	780
PMD - 870	870	50A(S)	260	130	2,000 × 1,000 × 2,300	950
PMD - 1380	1380	65A(F)	418	205	2,200 × 1,100 × 2,400	1,100
PMD - 1700	1700	80A(F)	490	240	2,500 × 1,100 × 2,400	1,300
PMD - 2300	2300	80A(F)	660	320	2,700 × 1,200 × 2,700	1,700
PMD - 3100	3100	100A(F)	780	380	2,800 × 1,200 × 2,700	2,100
PMD - 3700	3700	100A(F)	1,080	500	3,200 × 1,270 × 2,900	2,900
PMD - 4300	4300	150A(F)	1,300	600	3,500 × 1,400 × 3,000	3,500

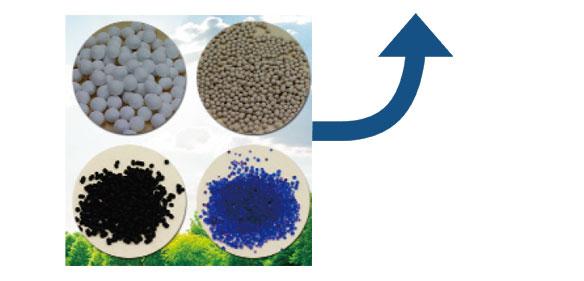

1. 유분 함유량에 따라 충진되는 흡착제는 달라집니다.(SOMA, MS, 활성탄 중 선택하여 적용)
The adsorbent filling depends on the oil content (select SOMA, MS or Activated Aarbon).

2. 가급적 히트레스 타입 에어드라이어 후단에 유분 흡착탑 설치를 권장합니다.
It is recommended to install an oil remover tower at the back of the heatless type air dryer.

* 주의사항 : 상기 사양은 예고없이 변경될 수 있으니 사전에 문의하시기 바랍니다. Caution : Please contact us in advance as the above specifications may be changed without notice.
