PHMD-Series

Heater External Purge 3-Tower Type

히터외장형 3-타워 에어드라이어

압축공기 제습설비 중 유분과 수분을 보다 효과적으로 제거하기 위해 유분 제거용 흡착탑을 전단 또는 후단에 설치하였으며 보다 낮은 이슬점과 깨끗한 압축공기를 제공합니다.

In order to more effectively remove oil and moisture from compressed air drying facilities, an adsorption tower for removing oil and moisture is installed on the shear or rear end, providing lower dew point and cleaning air.

설계특징

급유식 공기압축기 청정 에어 공급에 가장 적합

Best for oil injection air compressor clean air supply

흡착제 수명 연장과 낮은 이슬점 제공

Provides extended adsorbent life and low dew point

편리한 운전과 안정적인 청정 에어 공급

Convenient operation and stable clean air supply

DESIGN CONDITION

Design Pressure : 9.7 bar (Standard)

Max. Air Inlet Temperature : 40℃

Operating Cycle : 8.0 Hrs

Dewpoint : -40℃ (std.)

TECHNICAL SPECIFICATIONS

가로 화면을 왼쪽으로 밀어서 전체 내용 보실 수 있습니다.


Model	Flow Capacity	Electric Heater	Adsorbent Weight ( Kgs )		Connection	Dimension	Weight
Model	( Nm³/hr )	( KW )	Alumina	SOMA / MS / AC	Connection	L×W×H ( mm )	( Kgs )
PHMD - 170	170	1.5	70	34	25A(S)	2,000 × 800 × 2,000	440
PHMD - 250	250	3.0	96	46	40A(S)	2,100 × 800 × 2,000	550
PHMD - 530	530	4.5	190	90	50A(S)	2,300 × 950 × 2,100	950
PHMD - 700	700	6.0	260	120	50A(S)	2,500 × 1,000 × 2,100	1,100
PHMD - 860	860	7.5	320	150	50A(S)	2,500 × 1,000 × 2,150	1,320
PHMD - 1300	1,300	10.5	460	210	65A(F)	2,700 × 1,100 × 2,400	1,700
PHMD - 1900	1,900	13.5	680	310	80A(F)	2,900 × 1,200 × 2,500	2,200
PHMD - 2300	2,300	15.0	800	380	80A(F)	3,000 × 1,240 × 2,500	2,600
PHMD - 2750	2,750	22.0	960	460	100A(F)	3,000 × 1,400 × 2,600	3,000
PHMD - 3600	3,600	28.0	1,200	550	100A(F)	3,200 × 1,500 × 2,650	3,500
PHMD - 4500	4,500	35.0	1,600	750	125A(F)	3,500 × 1,700 × 2,650	4,300
PHMD - 5400	5,400	40.0	1,900	900	150A(F)	3,500 × 1,800 × 2,700	5,400
PHMD - 6000	6,000	45.0	2,100	1,000	150A(F)	3,800 × 1,800 × 2,700	6,500
PHMD - 6800	6,800	50.0	2,400	1,100	150A(F)	4,200 × 2,000 × 2,800	7,600
PHMD - 7650	7,650	60.0	2,700	1,300	150A(F)	4,800 × 2,000 × 2,800	8,200
PHMD - 8400	8,400	66.0	2,900	1,400	150A(F)	5,500 × 2,000 × 2,800	9,000

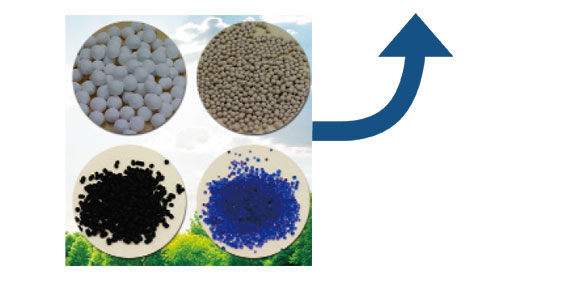

1. 유분 함유량에 따라 충진되는 흡착제는 달라집니다.(SOMA, MS, 활성탄 중 선택하여 적용)
The adsorbent filling depends on the oil content (select SOMA, MS or Activated Aarbon).

2. 가급적 히트레스 타입 에어드라이어 후단에 유분 흡착탑 설치를 권장합니다.
It is recommended to install an oil remover tower at the back of the heatless type air dryer.

3. 노점계를 설치하여 노점제어 운전을 하면 보다 경제적으로 설비를 운영할 수 있습니다.
If you install a dew point meter and operate the dew point operating control, you can operate the facility more economically.

4. 터치모니터 제어 방식을 주문하시면 스마트 운전 지원이 가능하며 보다 쉽게 운전 상황을 판독할 수 있습니다.
If you order a touch monitor control method, you can support smart operation and read the operation status more easily.

* 주의사항 : 상기 사양은 예고없이 변경될 수 있으니 사전에 문의하시기 바랍니다. Caution : Please contact us in advance as the above specifications may be changed without notice.
