DESICCANT AIR DRYER 흡착식에어드라이어
PSD-Series PMD-Series PHD-Series PHMD-Series PHDH-Series PHB-Series PHNP-Series PHBN-Series PHCN-Series

PHB-Series

Heater Blower Purge Type

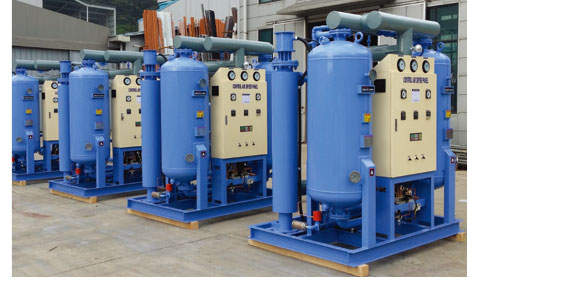

히터블로워 퍼지 흡착식 에어드라이어

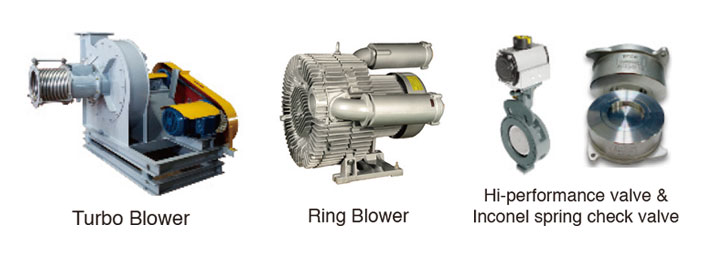

흡착제 재생(히팅) 시 블로워 공기를 이용함으로 압축공기 손실을 줄일 수 있는 방식으로 풍부한 히팅공기를 재생에 이용하여 히팅 시간을 줄일 수 있습니다. 압축공기 유량에 따라 내구성이 있는 링 블로워와 터보 블로워를 사용합니다.

When regenerating(heating) adsorbent, blower air can be used to reduce loss of compressed air, which can be used to reduce heating time. Use durable ring blower and turbo blower depending on compressed air flow.


설계특징

내구성이 강하고 풍부한 재생 공기를 제공하는 블로워 적용

Blower application providing durable and rich regenerative ai

히터외장형 겸용으로 비상 시 연속 운전 지원

Support for continuous operation in an emergency for the heater external purge type

신뢰성이 확보된 구동 밸브 적용

Apply reliable control valve


DESIGN CONDITION

Design Pressure : 9.7 bar (Standard)
Max. Air Inlet Temperature : 40℃
Operating Cycle : 8.0 Hrs
Dewpoint : -40℃ (std.)

TECHNICAL SPECIFICATIONS



가로 화면을 왼쪽으로 밀어서 전체 내용 보실 수 있습니다.

Model Flow Capacity Electric Heater Blower Adsorbent Connection Dimension Weight
(   Nm³/hr  ) (  KW  ) (HP) 2-tower (  Kgs  ) L×W×H (  mm  ) (  Kgs  )
PHB - 900 900 10.5 3 370 50A(S) 1,700 × 1,200 × 2,150 1,100
PHB - 1300 1,300 15.0 5 500 65A(F) 2,000 × 1,200 × 2,400 1,400
PHB - 1600 1,600 18.0 7.5 600 65A(F) 2,300 × 1,400 × 2,500 1,800
PHB - 2000 2,000 23.0 7.5 800 80A(F) 2,400 × 1,500 × 2,500 2,200
PHB - 3100 3,100 35.0 10 1,200 100A(F) 2,500 × 1,600 × 2,600 2,600
PHB - 3600 3,600 40.0 10 1,600 100A(F) 2,700 × 1,700 × 2,650 3,000
PHB - 4500 4,500 50.0 15 1,900 125A(F) 2,900 × 1,800 × 2,650 3,800
PHB - 5400 5,400 60.0 15 2,100 150A(F) 3,400 × 2,000 × 2,700 5,400
PHB - 6000 6,000 70.0 15 2,400 150A(F) 3,500 × 2,100 × 2,700 5,700
PHB - 8000 8,000 85.0 20 3,200 150A(F) 3,700 × 2,200 × 2,800 6,000
PHB - 9000 9,000 90.0 20 3,600 150A(F) 3,900 × 2,300 × 2,900 7,000
PHB - 10000 10,000 100.0 30 4,000 200A(F) 4,100 × 2,400 × 3,000 8,500
PHB - 12000 12,000 110.0 30 5,000 200A(F) 4,300 × 2,400 × 3,200 9,800
PHB - 15000 15,000 130.0 40 6,000 250A(F) 4,600 × 2,700 × 3,400 14,000
PHB - 18000 18,000 160.0 50 8,000 250A(F) 5,300 × 3,400 × 3,600 17,000
PHB - 20000 20,000 180.0 50 9,000 300A(F) 5,400 × 3,500 × 3,600 19,000

1. 노점계를 설치하여 노점제어 운전을 하면 보다 경제적으로 설비를 운영할 수 있습니다.
If you install a dew point meter and operate the dew point operating control, you can operate the facility more economically.

2. 터치모니터 제어 방식을 주문하시면 스마트 운전 지원이 가능하며 보다 쉽게 운전 상황을 판독할 수 있습니다.
If you order a touch monitor control method, you can support smart operation and read the operation status more easily.

* 주의사항 : 상기 사양은 예고없이 변경될 수 있으니 사전에 문의하시기 바랍니다. Caution : Please contact us in advance as the above specifications may be changed without notice.
