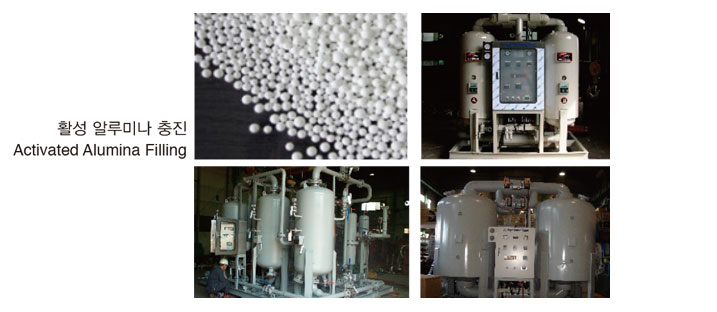

PHNP-Series

Heater None Purge Type
히터 넌퍼지 흡착식 에어드라이어

급유식 공기압축기와 같이 압축기 측 폐열을 이용할 수 없을 경우 전기히터로만 히팅하는 방식으로 전력비 상승은 있으나 퍼지에어 소모가 전혀 없는 넌퍼지 방식입니다.

If the heat on the compressor side is not available, such as a oil injection air compressor, it can only be heated with an electric heater, which increases the electric power cost but does not consume any purge air.


설계특징

압축기 형식에 관계없이 적용이 가능

Applicable regardless of compressor type

퍼지에어 소모가 전혀 없어 저소음 운전

None purge air consumption at all. Operating low noise

가스 중 수분 제거와 화학 플랜트 공장에 적합

Suitable for removing moisture from gas and chemical plant


DESIGN CONDITION

Design Pressure : 9.7 bar (Standard)
Max. Air Inlet Temperature : 40℃
Operating Cycle : 8.0 Hrs
Dewpoint : -40℃ (std.)

TECHNICAL SPECIFICATIONS



가로 화면을 왼쪽으로 밀어서 전체 내용 보실 수 있습니다.

Model Flow Capacity Electric Heater Adsorbent Weight Cooling Water Connection Dimension Weight
(   Nm³/hr  ) (  KW  ) 2-tower (  Kgs  ) (  m³/hr  )
(  32℃, 3bar  )		 Air Water L×W×H (  mm  ) (  Kgs  )
PHNP - 2000 2,000 35 860 9.0 80A(F) 50A(S 2,500 × 1,700 × 2,500 2,400
PHNP - 3000 3,000 48 1,300 15.0 100A(F) 65A(F) 2,800 × 1,900 × 2,800 3,100
PHNP - 4000 4,000 67 1,700 20.0 100A(F) 65A(F) 3,200 × 2,300 × 2,900 4,100
PHNP - 5000 5,000 80 2,100 25.0 125A(F) 80A(F) 3,500 × 2,500 × 2,900 5,200
PHNP - 6000 6,000 96 2,600 30.0 150A(F) 80A(F) 4,000 × 2,800 × 3,000 6,200
PHNP - 7000 7,000 114 3,000 35.0 150A(F) 100A(F) 4,100 × 2,900 × 3,000 7,800
PHNP - 8000 8,000 122 3,500 40.0 150A(F) 100A(F) 4,500 × 3,200 × 3,100 8,700
PHNP - 9000 9,000 132 4,000 45.0 150A(F) 100A(F) 4,800 × 3,300 × 3,200 10,500
PHNP - 10000 10,000 150 4,400 50.0 200A(F) 125A(F) 5,000 × 3,500 × 3,300 12,000
PHNP - 12000 12,000 170 5,200 60.0 200A(F) 125A(F) 5,200 × 3,700 × 3,400 14,500
PHNP - 15000 15,000 230 6,500 70.0 250A(F) 125A(F) 5,900 × 4,000 × 3,670 18,000
PHNP - 17000 17,000 250 7,400 80.0 250A(F) 125A(F) 6,000 × 4,300 × 3,700 19,600
PHNP - 20000 20,000 300 8,800 100.0 250A(F) 150A(F) 6,500 × 5,000 × 4,000 22,800

1. 노점계를 설치하여 노점제어 운전을 하면 보다 경제적으로 설비를 운영할 수 있습니다.
If you install a dew point meter and operate the dew point operating control, you can operate the facility more economically.

2. 터치모니터 제어 방식을 주문하시면 스마트 운전 지원이 가능하며 보다 쉽게 운전 상황을 판독할 수 있습니다.
If you order a touch monitor control method, you can support smart operation and read the operation status more easily.

* 주의사항 : 상기 사양은 예고없이 변경될 수 있으니 사전에 문의하시기 바랍니다. Caution : Please contact us in advance as the above specifications may be changed without notice.
