설계특징

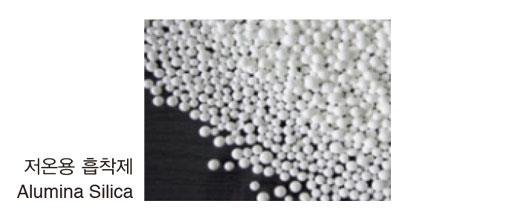

저온(150도)에서도 재생되는 흡착제 적용
Adsorbent applied even at low temperature (150℃)
연간 운전경비가 적어 경제성이 가장 우수
The best economic efficiency due to low annual operating expenses
압축공기 사용량이 지속적으로 일정한 사업장에 적합
Suitable for workplaces with consistently constant Compressed air consumption
-
-
DESIGN CONDITION
Design Pressure : 9.7 bar (Standard)
Max. Air Inlet Temperature : 40℃
Operating Cycle : 8.0 Hrs
Dewpoint : -40℃ (std.)
Hot Air Inlet Temperature : minimum 100℃
TECHNICAL SPECIFICATIONS
가로 화면을 왼쪽으로 밀어서 전체 내용 보실 수 있습니다.
| Model | Flow Capacity | Electric Heater | Adsorbent Weight | Cooling Water | Connection | Dimension | Weight | |
|---|---|---|---|---|---|---|---|---|
| ( Nm³/hr ) | ( KW ) | 2-tower ( Kgs ) | ( m³/hr ) ( 32℃, 3bar ) | Air | Water | L×W×H ( mm ) | ( Kgs ) | |
| PHCN - 2000 | 2,000 | 18 | 860 | 8.6 | 80A(F) | 50A(S) | 2,500 × 1,700 × 2,500 | 2,300 |
| PHCN - 3000 | 3,000 | 25 | 1,300 | 13.0 | 100A(F) | 65A(F) | 2,800 × 1,900 × 2,800 | 3,000 |
| PHCN - 4000 | 4,000 | 35 | 1,700 | 17.0 | 100A(F) | 65A(F) | 3,200 × 2,300 × 2,900 | 4,000 |
| PHCN - 5000 | 5,000 | 42 | 2,100 | 21.0 | 125A(F) | 80A(F) | 3,500 × 2,500 × 2,900 | 5,000 |
| PHCN - 6000 | 6,000 | 50 | 2,600 | 26.0 | 150A(F) | 80A(F) | 4,000 × 2,800 × 3,000 | 6,000 |
| PHCN - 7000 | 7,000 | 60 | 3,000 | 30.0 | 150A(F) | 100A(F) | 4,100 × 2,900 × 3,000 | 7,600 |
| PHCN - 8000 | 8,000 | 66 | 3,500 | 35.0 | 150A(F) | 100A(F) | 4,500 × 3,200 × 3,100 | 8,500 |
| PHCN - 9000 | 9,000 | 70 | 4,000 | 39.0 | 150A(F) | 100A(F) | 4,800 × 3,300 × 3,200 | 10,000 |
| PHCN - 10000 | 10,000 | 80 | 4,400 | 43.0 | 200A(F) | 125A(F) | 5,000 × 3,500 × 3,300 | 11,700 |
| PHCN - 12000 | 12,000 | 90 | 5,200 | 52.0 | 200A(F) | 125A(F) | 5,200 × 3,700 × 3,400 | 14,000 |
| PHCN - 15000 | 15,000 | 120 | 6,500 | 64.0 | 250A(F) | 125A(F) | 5,900 × 4,000 × 3,670 | 17,600 |
| PHCN - 17000 | 17,000 | 130 | 7,400 | 73.0 | 250A(F) | 125A(F) | 6,000 × 4,300 × 3,700 | 19,000 |
| PHCN - 20000 | 20,000 | 160 | 8,800 | 86.0 | 250A(F) | 150A(F) | 6,500 × 5,000 × 4,000 | 22,000 |
| PHCN - 25000 | 25,000 | 200 | 11,000 | 108.0 | 300A(F) | 200A(F) | 7,000 × 6,000 × 4,500 | 26,000 |
1. 노점계를 설치하여 노점제어 운전을 하면 보다 경제적으로 설비를 운영할 수 있습니다.
If you install a dew point meter and operate the dew point operating control, you can operate the facility more economically.
2. 터치모니터 제어 방식을 주문하시면 스마트 운전 지원이 가능하며 보다 쉽게 운전 상황을 판독할 수 있습니다.
If you order a touch monitor control method, you can support smart operation and read the operation status more easily.
* 주의사항 : 상기 사양은 예고없이 변경될 수 있으니 사전에 문의하시기 바랍니다. Caution : Please contact us in advance as the above specifications may be changed without notice.
